Die Mehrbereichstülle QTMB dient zur Einführung von Leitungen mit Steckern mit dem Kel-Quick-System von Icotek. Besonderes Merkmal ist die Flexibilität der Mehrbereichstülle: Der Durchmesser der einzuführenden Leitungen kann bis zu 3mm variieren. Der variable Klemmbereich ist besonders dann von Nutzen, wenn der genaue Kabeldurchmesser vor Montage noch nicht bekannt ist. Der Monteur bleibt flexibel, denn die Mehrbereichstülle ist anpassungsfähig. Der innovative Wellenschnitt sorgt zudem für eine höhere Dichtigkeit. Mit der QTMB lassen sich erstmalig auch große Leitungen mit Klemmbereichen bis zu 29mm einführen.
Mit nur sieben Tüllen einen Klemmbereich von 14-29mm abdecken

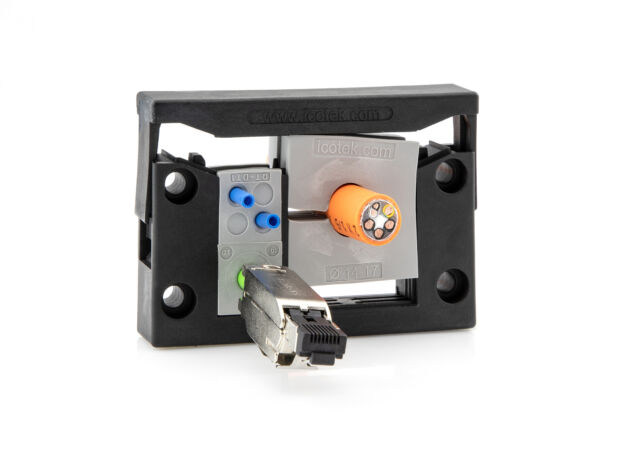

Sieben verschiedene Größen der Mehrbereichstüllen decken einen Klemmbereich von 14 bis 29mm ab und lassen sich mit den verschiedenen Größen der Kel-Quick kombinieren. Für kleinere Größen werden die Kabeltüllen QT angeboten. Die Rahmen der Quick-Serie sind schraubenlos und rastfähig montierbar. Es gibt verschiedene, ein- und zweireihige Rahmen der Kabeleinführungsleiste Kel-Quick. Die QTMB sowie die Kel-Quick Einführungsrahmen verfügen über die Schutzart IP54. Eine erhöhte Zugentlastung erreicht man durch Bündelung mit einem Kabelbinder.
Die Vorteile der QTMB im Überblick:
- Leitungsdurchmesser kann bis zu 3mm variieren
- Erstmalig auch für große Leitungen mit Klemmbereichen bis zu 29mm
- Wellenschnitt für mehr Dichtigkeit.
- Innovativer Membran für hohe Flexibilität.
Mit den zusätzlichen Größen erweitert Icotek das Produktportfolio in Richtung werkzeuglose Montage. Bisher war das Quick-System auf Kabel mit Durchmesser von bis zu 15mm beschränkt und wurde nun, durch die zusätzlichen QTMB-Tüllen, auf bis zu 29mm erweitert.
Schraubenlose Montage
Die Kel-Quick ist schnell und schraubenlos zu montieren. Die Montage erfolgt durch Verrasten des Rahmens. Nachrüst- und Servicearbeiten sind schnell durchführbar, durch die Teilbarkeit des Systems, auch während des Maschinenbetriebs. Bedingt durch die Schlitzung der QT-Tüllen bleiben die Stecker am Kabel und müssen nicht abgetrennt werden. Kabel und Stecker bleiben als Ganzes erhalten. Das An- oder Ablöten entfällt und trägt wesentlich zur Arbeitserleichterung bei. Die Garantie konfektionierter Leitungen bleibt erhalten. Zur Einführung konfektionierter Leitungen und der individuellen Bestückung finden, neben den vorgestellten QTMB-Tüllen, die geschlitzten QT-Tüllen des Herstellers Verwendung. Durch Verwendung von 2-fach bzw. 4-fach Tüllen können entsprechend mehr Leitungen auf engem Raum eingeführt werden und bieten dem Anwender somit ein höheres Maß an Flexibilität. Zeitgleich wird die Packungsdichte um ein Vielfaches erhöht. Die Querschnitte der einzuführenden Kabel zwischen 1 – 29mm betragen. Alle Rahmengrößen entsprechen passenden Standardausbrüchen für Industrie-Steckverbinder. Die Baureihe setzt auf Ausbrüche für 24-/16-/10-polige schwere Steckverbinder sowie Ausbrüche der Größen 36×112 / 36×88 / 36×65 / 36x46mm auf.
Spätere Nachrüstung problemlos möglich
Die werkzeuglose Montage erfolgt entweder durch Anschrauben oder Einrasten in den zugehörigen Kel-Snap Rahmen. Spätere Nachrüstungen und Servicearbeiten sind stets durchführbar und gestalten sich bedingt durch die Unverlierbarkeit der zu verwendenden Tüllen unproblematisch. Durch das spezielle Montagesystem werden die Tüllen in den einzelnen Kammern zwangsfixiert und ein Herausfallen ist nicht möglich. Die Vorteile der Kel-Quick im Überblick:
- Abdichtung nach IP54.
- Hohe Packungsdichte.
- Nachrüstungen und Servicearbeiten sind schnell durchführbar.
- Die Aufbauhöhe beträgt 17mm
- Kompatibel zu Kel-Snap
des QR-Codes.
Der Einsatzbereich der QTMB / Kel-Quick ist vielseitig und branchenübergreifend. Überall wo ein Kabel, ob mit oder ohne Stecker, durchgeführt wird und zugleich gegen Schmutz, Staub und Flüssigkeiten zu schützen ist, wird die Kabeleinführungsleiste eingesetzt. Neben einer Vielzahl an Zulassungen und Zertifikaten, ist die Kel-Quick Baureihe geprüft nach IP54, UL und ECOLAB.
