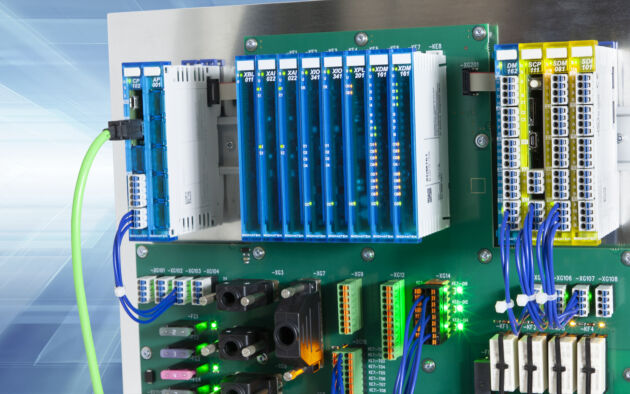

Mit X-Dias bringt Sigmatek ein I/O-System für kundenindividuelle Verdrahtungsplatinen auf den Markt, als Ergänzung zum etablierten S-DIAS Automatisierungssystem. Das System erhöht die Flexibilität für Serienmaschinenbauer mit mittleren und hohen Stückzahlen und liefert eine geringe Verdrahtung innerhalb der Maschine. Die Module lassen sich einfach in das OEM-Design von Verdrahtungsboards integrieren – das spart Verdrahtungszeit und Kosten. Elektronisch fußt die neue I/O-Serie auf dem bewährten S-DIAS-System, ist also genauso robust und vibrationsfest. Mit 12,5 x 102 x 63 mm sind die X-DIAS Module in der Tiefe noch eine Spur kompakter. Durch eine elektromechanische Anpassung ist es möglich, die Module einzeln und direkt auf Verdrahtungsboards aufzustecken. Die Module sind mit einer LED-Statusanzeige sowie Kodier-Pins ausgestattet. Auf der Leiterplatte befinden sich an der entsprechenden Modulposition die passenden Bohrungen. Diese mechanische Kodierung verhindert eine Fehlplatzierung und Fehlverdrahtung. Mit Einsatz der Verdrahtungsplatine entfällt die manuelle Einzeladerverdrahtung. Zusätzlich können am Verdrahtungsboard die benötigten Sicherungen, Trennrelais sowie die erforderliche Zwischenverdrahtung platziert werden. Das reduziert den Verdrahtungs- und Inbetriebnahme-Aufwand deutlich.
