SPDs in der Niederspannungshauptverteilung (NSHV) von beispielsweise Industrieanlagen werden oftmals vor dem Leistungsschalter eingebaut und angeschlossen. Damit werden die Forderungen aus der DIN/VDE0100-534: „SPDs so nah wie möglich am Speisepunkt der elektrischen Anlage installieren“ erfüllt. Dabei sind der Planer und Schaltanlagenbauer konfrontiert mit Herausforderungen wie häufige Platzprobleme in Schaltschrank, eingeschränkte Montagemöglichkeiten sowie die oftmals nicht mögliche Einhaltung von 0,5m Leitungslänge wie durch die DIN/VDE0100-534 gefordert. Darüber hinaus ist in vielen Industrien die Frage der Anlagenverfügbarkeit von übergeordneter Bedeutung. Dies gilt auch für den Ausfall von SPDs. Ein Wechsel des Überspannungsschutzes ist daher so schnell und sicher wie möglich zu gestalten. Dehnventil ACI M TNS 264 FM kann diese Anforderungen aufgrund seiner elektrischen und mechanischen Parameter erfüllen. Das neue Schutzmodul ist ohne Vorsicherung einsetzbar. Seine integrierte ACI-Einheit ersetzt und verbessert die vorgeschriebene Überstrom-Schutzeinrichtung. Das geringe Ausschaltintegral ist selektiv zu einer 35A gG Sicherung, weitere Überstrom-Schutzeinrichtungen müssen nicht berücksichtigt werden. Eine eigenständige mechanische Freischaltung am Lebensende stellt die Einhaltung der Überspannungskategorie IV nach DIN/VDE0100-443 von 6kV (bei 230/400V) sicher.
Berührungsschutz immer gewährleistet
Durch die spezielle Gestaltung des Gehäuses und der Kontaktierung ist der Berührungsschutz in jeder Situation gegeben. Die berührungssichere Konstruktion erlaubt einen Schutzmodultausch ohne Anlagenausfall. Gerade in Industrieanlagen ist dies ein entscheidender Vorteil. Das Schutzmodul ist flexibel seitlich oder frontal wechselbar. Führungen erleichtern das seitliche und frontale Einsetzen. Der Wechsel erfolgt mittels isolierten Werkzeugs. Das wechselbare Schutzmodul ist als Monoblock ausgeführt und somit einfach auszutauschen. Nach dem Auslösen der Defektanzeige am Lebensdauerende gestattet die integrierte eigenständige mechanische Freischaltung einen einfachen und zeitsparenden Austausch des gesamten Schutzmoduls.
Flexible Einbaumöglichkeiten

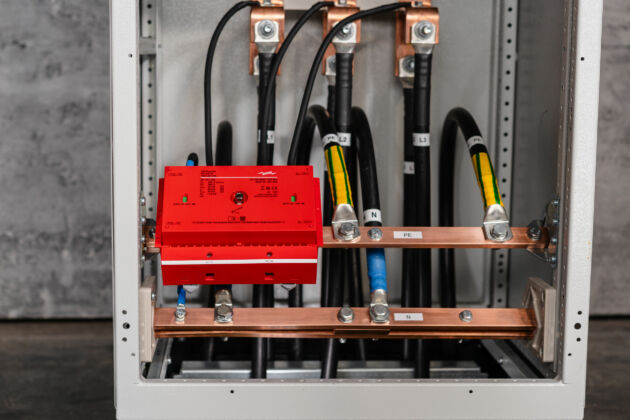

Die unterschiedlichen und oftmals sehr beengten Platzverhältnisse beim Einbau der Typ 1-Ableiter im industriellen Umfeld erfordern flexible Einbaumöglichkeiten. Die vielfältigen Möglichkeiten der mechanischen Befestigung (Hutschiene, Montageplatte / Schaltschrankwand und Sammelschiene PE über M8 Schraube) des Dehnventil ACI M TNS 264 FM bei gleichzeitiger stoßstromgeprüfter Kontaktierung des PE-Anschlusses kommen dieser Forderung entgegen. Die verwendete ACI-Technologie, die mit ihrer kurzschlussstrombegrenzenden Funkenstreckentechnologie sowohl im Normalbetrieb als auch am Lebensdauerende sehr kleine Ausschaltintegrale sichergestellt, ermöglicht den Anschluss des Überspannungsschutzes mit Anschlussquerschnitten von 16 mm² Cu, die erd- und kurzschlusssicher (Anschlussleitung nach VDE-Bauart NSGAFöU) verlegt sein müssen. Dies ist ausreichend für alle Kurzschlussleistungen am Einbauort, bietet Planungssicherheit und spart Montagezeit.
