Dreh-Spann-Verschlüsse sind in sich rüttelsicher konstruiert und bieten bis zu 6 Millimeter Kompressionsweg. Sie kommen überall dort zum Einsatz, wo Klappen oder Türen nicht nur schließen, sondern dicht und mit definierter Kompression verriegelt werden müssen – reproduzierbar, auch unter Vibrationseinfluss. Entsprechend breit ist das Anwendungsspektrum: vom Schaltschrankbau über Windkraftanlagen bis hin zum Schienen- und Nutzfahrzeugbau sowie Outdoor- und Offshore-Anwendungen. Um diese Bandbreite abzudecken, bietet Emka Dreh-Spann-Verschlüsse in drei Systemen und rund 190 Standardvarianten an. Hinzu kommen je nach Ausführung viele weitere Sondervarianten. „Unsere Erfahrung zeigt, dass vor allem drei Modelle besonders häufig nachgefragt werden, da sie typische Anforderungsprofile in vielen Anwendungen zuverlässig abdecken“, erklärt Thomas Dettmar, Leiter des Produktmanagements bei Emka.

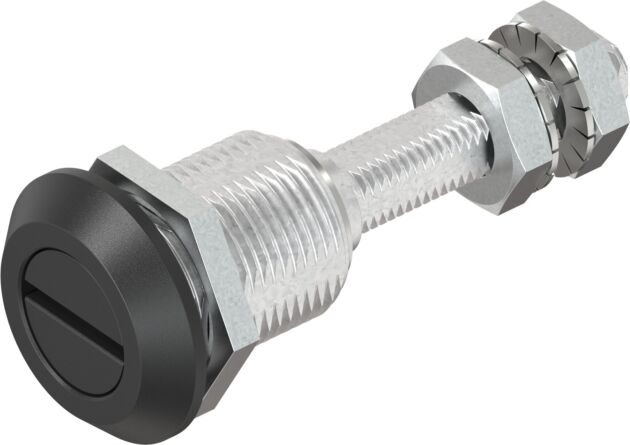

Bild 1 | Der Dreh-Spann-Verschluss mit langer Achse ist vor allem dort gefragt, wo Anpassungen an unterschiedliche Einbausituationen möglich sein müssen. – Bild: Emka Beschlagteile GmbH & Co. KG

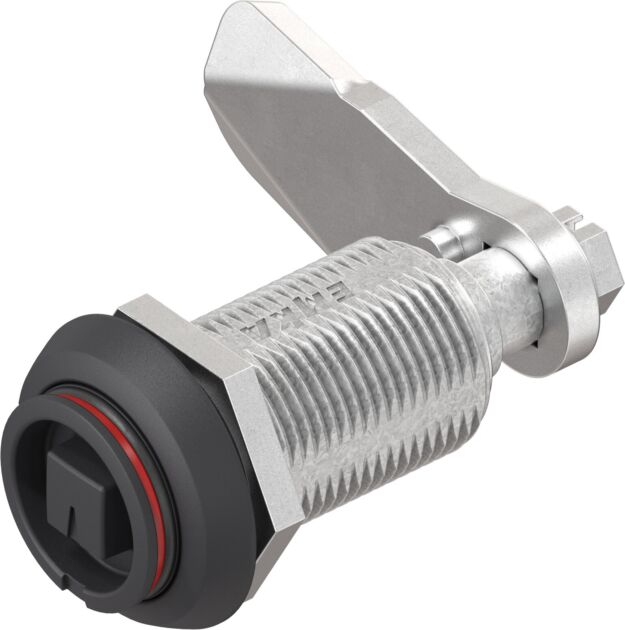

Bild 3 | Die optische Zustands- und Drehrichtungsanzeige unterstützt die Sichtprüfung in sicherheitsrelevanten Anwendungen, insbesondere im Schienenfahrzeugbereich. – Bild: Emka Beschlagteile GmbH & Co. KG
Drei Verschlüsse, drei Anforderungsprofile

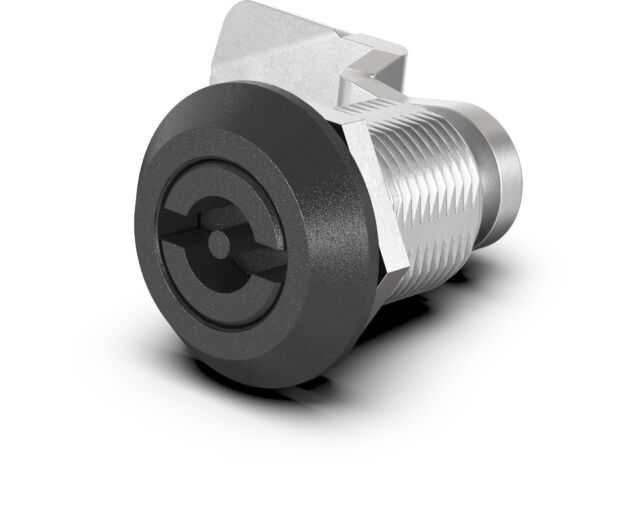

Je nach Projekt stehen unterschiedliche Anforderungen im Vordergrund. In vielen Anwendungen ist die Betätigungsform bereits vorgegeben, beispielsweise durch die Anforderungen des Endkunden oder durch etablierte Bedien- und Serviceprozesse. Für diese Anforderung ist der Dreh-Spann-Verschluss mit kurzer Achse ein bewährter Standard: robust und montagefreundlich. In anderen Fällen bestimmen Bautiefe und Fertigungstoleranzen die Auswahl. Wenn Tür und Rahmen aus unterschiedlichen Fertigungen stammen oder die Dichtungskompression nachjustiert werden muss, sind Einstellmöglichkeiten entscheidend – auch, um die Variantenvielfalt zu reduzieren. Der Dreh-Spann-Verschluss mit Schlitzbetätigung und langer Achse bietet hierfür die nötige Einstellreserve und erleichtert die Justierung der Zungenhöhe. Und überall dort, wo im Betrieb viele Verschlusspunkte geprüft werden müssen, wird die optische Zustandsanzeige zum Sicherheits- und Wartungsfaktor. Insbesondere in sicherheitsrelevanten Anwendungen wie dem Schienenverkehr oder bei Windkraftanlagen muss auf einen Blick erkennbar sein, ob ein Verschluss korrekt geschlossen ist. Der Dreh-Spann-Verschluss mit optischer Zustands- und Drehrichtungsanzeige erfüllt diese Anforderungen und ermöglicht damit eine schnelle und eindeutige Sichtprüfung in Betrieb und Wartung. Alle drei Varianten sind in Zink-Druckguss gefertigt und schwarz gepulvert – ein bewährter Standard für robuste Anwendungen. So lassen sich unterschiedliche Anforderungen aus Konstruktion, Montage und Betrieb gezielt abdecken und Konstrukteure erhalten eine klare Orientierung für die Auswahl des passenden Dreh-Spann-Verschlusses.
