Optimierter Mehrpunkt-Verschluss aus glasfaserverstärktem Kunststoff
Gelungener Spagat
Wer ein Verschluss-System für Schaltschränke sucht, welches gleichzeitig korrosionsbeständig, leicht und kostengünstig ist, für den könnte der optimierte Mehrpunkt-Verschluss von Emka die richtige Lösung sein. Der Experte für Verschlusstechnik hat seinem jüngst konstruktiv verbesserten System ein Upgrade mit deutlich höheren Festigkeitswerten spendiert. Anschlussstangen aus glasfaserverstärktem Polyamid liefern eine hohe Stabilität und eröffnen im preissensiblen Segment neue Möglichkeiten.

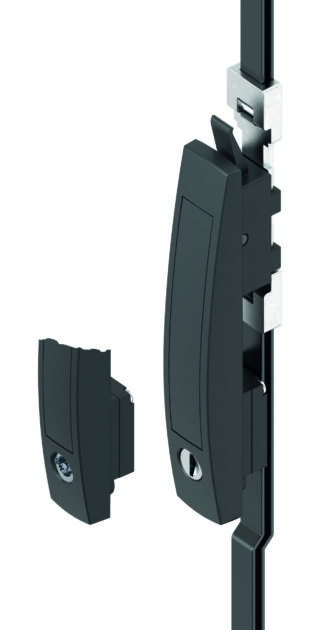

Hebelgriff mit Anschlussstangen. lieferbar mit verschiedene Betätigungen
Hebelgriff mit Anschlussstangen. lieferbar mit verschiedene BetätigungenBild: EMKA Beschlagteile GmbH & Co. KG

Für größere Schaltschränke und Gehäuse bis zu einer Türhöhe von 220cm haben sich Verschlüsse außerhalb der Dichtung mit Mehrpunkt-Verriegelung über Jahrzehnte bewährt. Um die nötige Stabilität zu gewährleisten, bestehen die rückseitigen Stangensysteme in der Regel aus Metall. Die Nachteile dieser Bauweise sind: elektrische Leitfähigkeit, Korrosionsanfälligkeit sowie der höhere Preis des eingesetzten Materials. Emka hat hier eine Alternative geschaffen. Mit Verschluss-Komponenten aus technischem bzw. glasfaserverstärktem Kunststoff gelingt den Experten aus Velbert der Spagat zwischen Robustheit, effizientem Handling und geringeren Kosten. Verschluss-Komponenten aus technischem Kunststoff zeichnen sich zudem durch hohe Korrosionsbeständigkeit und Langlebigkeit aus.

Zwei Griffvarianten mit drei Betätigungen

Die Mehrpunkt-Verschluss-Lösung für außerhalb der Türdichtung gibt es in zwei verschiedenen Sets, die sich ausschließlich durch den jeweils eingesetzten Hebelgriff unterscheiden. Die unterschiedliche Länge der Hebelgriffe bedingt unterschiedliche Lochbilder. Für das Verschließen der Griffe kommen drei verschiedene Betätigungen zu Auswahl: Profil-Halbzylinder, Rundzylinder und Doppelbart. Die Montage von Griff mit Betätigung, Stangenführungen und einklipsbare Anschlussstangen geschieht in wenigen Schritten. Beim Öffnen und Schließen der Schranktür werden die Anschlussstangen mit 18mm Hub einzügig in die am Türrahmen befestigten Verschlusshalter ein- bzw. ausgeschoben. Die Anschlussstangen sind in zwei Längen lieferbar, können aber aufgrund des Kunststoffmaterials in der Länge variabel und schnell gekürzt werden. Alle Kunststoffteile werden standardmäßig in Schwarz produziert, weitere Farbgestaltungen sind ebenfalls möglich.

www.emka.com

EMKA Beschlagteile GmbH & Co. KG
