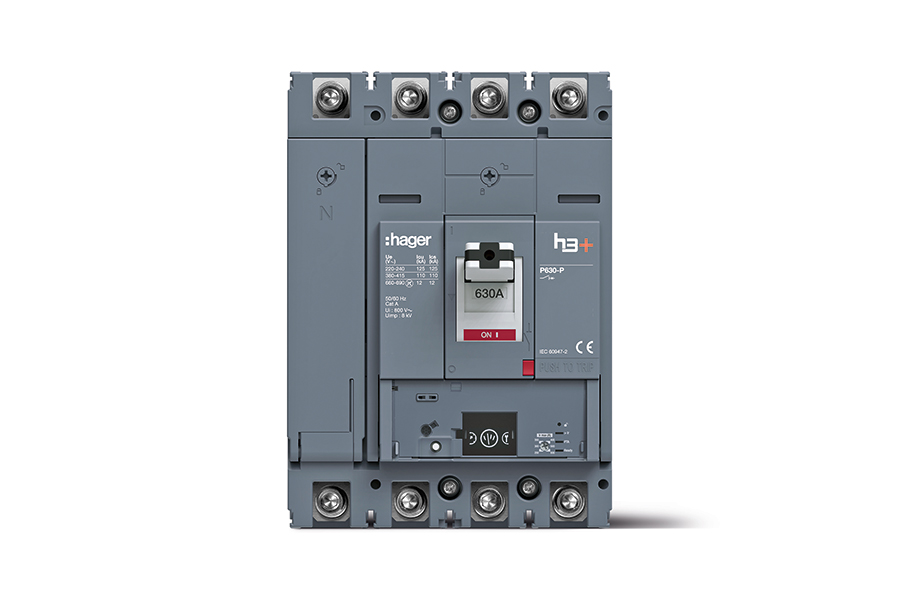

Mit über 300 Geräte-Varianten bis 630 A decken die Kompaktleistungsschalter h3+ eine große Bandbreite von Anforderungen im Zweckbau ab. Typische Anwendungen sind beispielsweise Erzeugungsanlagen am Niederspannungsnetz nach VDE-AR-N 4105.
Auslöseeinheiten für alle Anforderungen

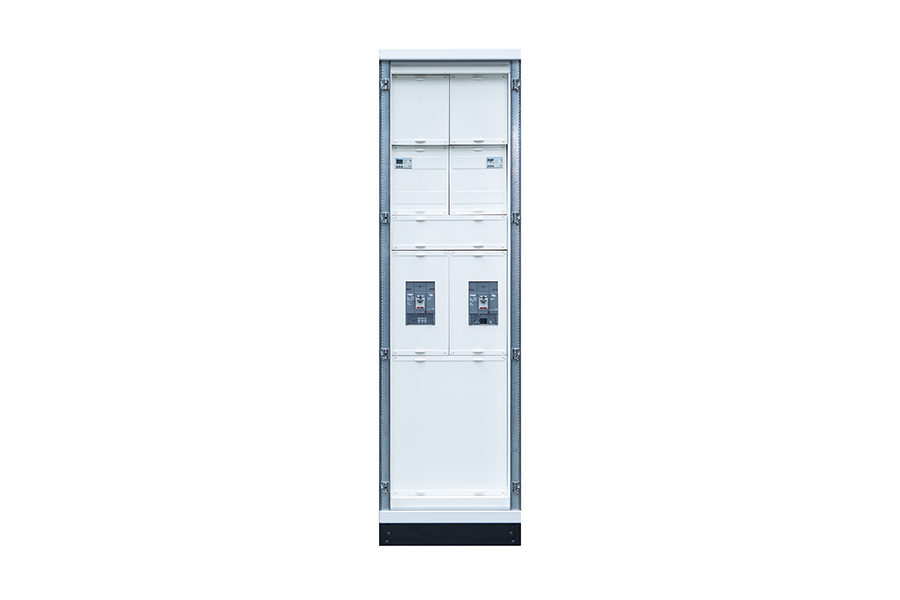

Die Produktfamilie h3+ kann sowohl im bauartgeprüften Hager Schranksystem univers N als auch im Energieverteilsystem unimes H von Hager eingesetzt werden. Alle Kompaktleistungsschalter sind in 3- und 4?poliger Ausführung erhältlich und ermöglichen mit ihren unterschiedlichen Auslöseeinheiten flexible und exakte Einstellmöglichkeiten zur Erhöhung der Anlagenverfügbarkeit.
Neben der thermomagnetischen Auslösung (TM) für einen elektromechanischen Standardschutz vor Überlast und Kurzschluss stehen in allen Leistungsgrößen drei elektronische Auslöseeinheiten zur Verfügung: Die Auslöseeinheit der LSnl -Schalter bietet einen Basisschutz und eine hohe Präzision durch integrierte Messtechnik. Sie ist speziell für große Kabellängen sowie für den Schutz von Netzen konzipiert, die über Transformatoren oder Generatoren gespeist werden. Die LSl-Varianten stehen für einen elektronischen Komfortschutz – mit hoher elektronischer Messpräzision und umfangreichen Einstellmöglichkeiten. Highlight der Geräte mit elektronischer Auslöseeinheit sind die Energy-Varianten mit OLED-Display und sehr präzisen Einstellmöglichkeiten der Auslösekurve. Diese Geräte verfügen unter anderem über eine integrierte Messtechnik der Genauigkeitsklasse 1 sowie über einen Kontakt zur Ausschaltvorwarnung und einen parametrierbaren Alarmkontakt.
Toolbox: digitale Werkzeuge für Planung, Bau und Betrieb
Ein umfassendes und aufeinander abgestimmtes Paket mit sechs digitalen Tools unterstützt von der Projektierung über die Umsetzung bis hin zur Nutzung von Anlagen wie z.B. die Planungs- und Projektierungssoftware Hagercad für Energieverteilungssysteme bis 4.000 A, der Hagerplan Webkonfigurator zum einfachen und schnellen Erstellen von Leistungsverzeichnissen, die App Hager Power touch zur Visualisierung und Überwachung der offenen Leistungsschalter hw+ und der Webkonfigurator hw+ für eine schnelle Konfiguration der offenen Leistungsschalter. Mit der BETA-Version des Netzberechnungstools Hagercad Calc können die Leistungsschalter präzise ausgelegt, dimensioniert und eingestellt werden.
Abgerundet wird die Toolbox durch die Software Hager Power setup, mit der alle Hager Leistungsschalter geprüft und in Betrieb genommen werden können.
Mehr Infos unter: hager.de/h3plus.
