Für die Hager-Hochstromlösung gab es aus Sicht des verantwortlichen Planungsbüros und ausführenden Elektrofachbetriebs GIG aus Winsen an der Luhe viele Gründe. Denn mit seinen offenen Hw+ Leistungsschaltern und dem bauartgeprüften Schranksystem Univers N nach DIN EN61439-1/-2 bietet Hager eine einfach umzusetzende Gesamtlösung für Energieverteilungen bis 1.600A, die für hohe Anlagenverfügbarkeit und Zuverlässigkeit steht.
Feld für Feld planbar: die Schranksysteme

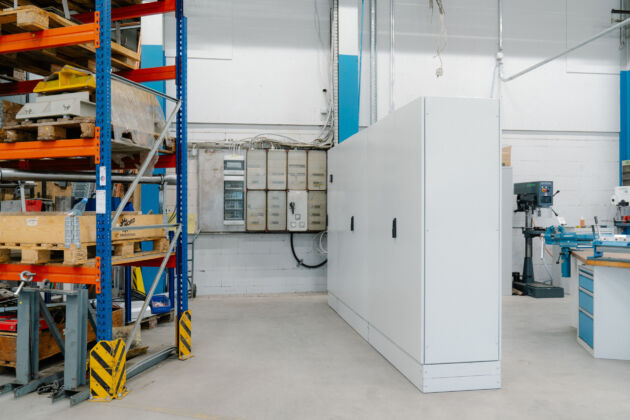

Wie das Unimes H-Schranksystem bis 4.000A ist auch das Univers N-Hochstromsystem Feld für Feld planbar. Dadurch kann der Schaltanlagenbauer sowohl in der Größe als auch beim Zubehör auf individuelle Anforderungen eingehen. Ebenso flexibel zeigt sich das System bei den Lieferformen – von einzelnen Komponenten bis zu komplett vorverdrahteten Anlagen ist alles möglich. Die Verteilerschränke sind vorbereitet für die Aufnahme des bauartgeprüften Verteiler-Innenausbausystems Univers N. Sie sind als Wand-, Stand-, Anreihstand- sowie Eckschränke in vielen Varianten und Abmessungen und in den Schutzarten IP41 bis IP65 erhältlich. „Bei Salmatec kamen in der neuen Halle neun IP54 Univers-Felder der Schutzklasse I in den Abmessungen 1900(H)x600(T)mm mit einer Gesamtanlagenbreite von 9150mm zum Einsatz“, führen die beiden projektverantwortlichen Hager Mitarbeiter Christian Sieweke und Thomas Brümmer aus.
Intelligente Schalt- und Schutzgeräte: die offenen Leistungsschalter
Für die Energieverteilungen Unimes H und Univers N HS gibt es ein umfangreiches Zubehör- und Geräteprogramm, das flexible und individuelle Lösungen für Energie-Schaltgerätekombinationen nach DIN EN61439-1/-2 in Niederspannungs-Hauptverteilungen ermöglicht. Dazu zählen neben Montagematerialien, Sammelschienensystemen und -trägern vor allem die offenen Leistungsschalter Hw+. Neben dem bei Salmatec installierten HW1 für Anlagen bis 1.600A sind zwei weitere Bauformen für Anwendungen mit Unimes H verfügbar: der HW2 für Lösungen bis 2.500A und der HW4 für Anlagen bis 4.000A. Alle drei Ausführungen sind als Festeinbau- und Einschubtechnikvariante mit einer breiten Zubehörpalette erhältlich – darunter Spulen, Hilfs- und Signalkontakte, Anschlusssysteme, Kommunikationsmodule und Verriegelungen. Als Auslöseeinheiten stehen die Optionen Sentinel und Sentinel Energy zur Wahl. Beide Auslöseeinheiten bieten kontraststarke LCD-Anzeigen, die eine sichere sowie einfache Handhabung und Bedienung ermöglichen. Während Sentinel grundlegende Schutzfunktionen ermöglicht, bietet Sentinel Energy darüber hinaus erweiterte Schutz- und Alarmfunktionen für eine zukunftssichere Energieverteilung. Diese mess- und kommunikationsfähige Auslöseeinheit der Genauigkeitsklasse 0,5 nach IEC61557-12 kann mit den Kommunikationsmodulen Modbus RTU oder auch TCP konfiguriert werden. In den Anlagen bei Salmatec verrichtet der HW1 mit solch einer Auslöseeinheit seinen Dienst. Neben der Kurzschluss- und Überstromauslösung ist auch eine Grenzwert-Warnung sowie eine Energie-Datenvisualisierung vorbereitet. „Bei uns hat die Anlagensicherheit sowohl hinsichtlich des Personenschutzes als auch der Anlagenverfügbarkeit höchste Priorität. Der Leistungsschalter HW1 ist daher für uns ein elementar wichtiges Bauteil innerhalb der Energieverteilung. Um eine maximale Verfügbarkeit sicherzustellen, haben wir deshalb alle Anlagen baugleich ausgestattet, so dass wir bei Bedarf einzelne Bauteile schnell und einfach tauschen können“, erklärt Christopher Gerdau, Betriebs- und Produktionsleiter bei Salmatec.
Digitale Toolbox erleichtert Konfiguration und Inbetriebnahme

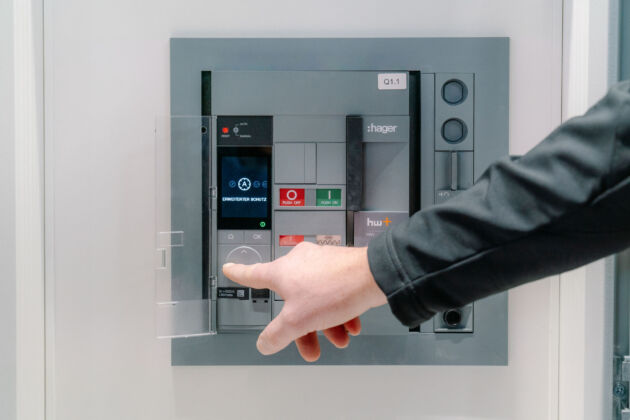

Schnell und einfach war auch die Devise bei der Konfiguration der offenen Leitungsschalter HW1: „Dank des großen LCD-Displays und der bedienerfreundlichen Menüführung der elektronischen Auslöseeinheit Sentinel Energy konnten wir eine Ampère-genaue Einstellung auf Basis unserer Netzberechnung vornehmen, die wir mit der Beta Version des Software-Tools Hagercad Calc durchgeführt haben. Für die Einstellung der Leistungsschalter haben wir das Tool Hager Power setup genutzt“, berichtet GIG Geschäftsführer Eike Marten. Hagercad Calc ist eine der sechs digitalen Software- und Konfigurationslösungen, die Schaltanlagenbauer, Elektrohandwerker, Planer und Technische Gebäudeausstatter bei der Planung von Hager Energieverteilungen bis 4.000A unterstützen – von der Ausschreibung über die Projektierung und Planung bis hin zur Inbetriebnahme und Nutzung. Die Tools sind miteinander vernetzt, sodass sie einen reibungslosen Ablauf durch alle Projektphasen gewährleisten. Neben Hagercad Calc für die Netzberechnung (Beta-Version) und Hagercad für die Projektierung und Planung gehören hierzu auch das Ausschreibungsprogramm Hagerplan sowie Webkonfiguratoren für offene Leistungsschalter, Brüstungskanäle und Mediensäulen. Außerdem die bereits oben erwähnte Inbetriebnahme und Prüf-Software Hager Power Setup für die offenen Leistungsschalter Hw+ und die Visualisierungs-App Hager Power Touch, mit der sich Betriebszustand und alle Messwerte der Hw+ Leistungsschalter überwachen lassen. „Die Planung von Energieverteilungen im Hochstrombereich ist oft sehr komplex. Hierbei hat uns die Hager Toolbox sehr gut unterstützt. Hagercad beispielsweise setzen wir täglich ein“, unterstreicht Eike Marten.
Lückenloses Energiemonitoring
Neben der größtmöglichen Anlagenverfügbarkeit setzt man bei Salmatec auch auf einen möglichst wirtschaftlichen und energieeffizienten Betrieb aller Produktionenbereiche. Hierbei hilft der Agardio Manager von Hager. Dieses System verknüpft sowohl die Mess- und Schaltgeräte als auch die Hw+ Leistungsschalter über einen zentralen Server miteinander und ermöglicht so eine lückenlose Verbrauchsdokumentation der gesamten Anlage für ein wirtschaftliches Energiemanagement.
Fazit: überzeugende Komplettlösung
Die Hager-Systemlösungen haben Salmatec so sehr überzeugt, dass man beschlossen hat die Energieverteilungen in allen Hallen und Produktionsbereichen sukzessive durch Univers N Niederspannungsanlagen zu ersetzen. Und auch beim Neubau eines Bürogebäudes am Standort setzt Salmatec auf Hager: Hier entsteht im Außenbereich ein Ladepark mit sechs Witty Share Ladesäulen – inklusive eichrechtskonformer Abrechnung für Dienst- und Privatfahrzeuge.
