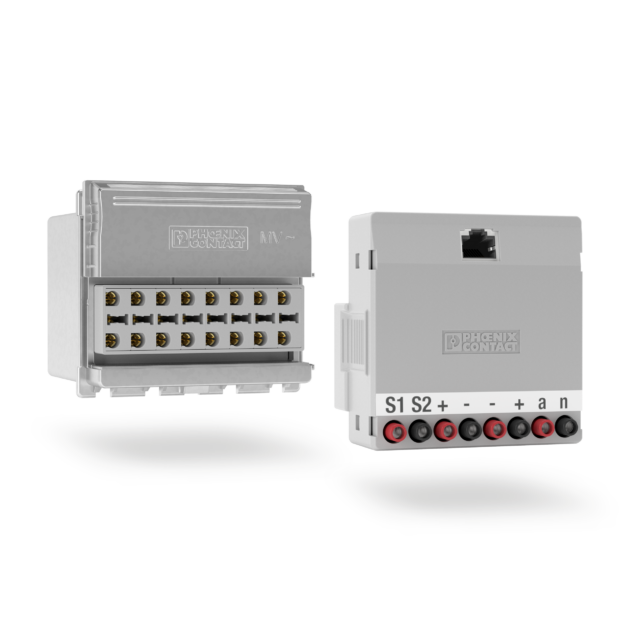

Über die Prüfschnittstelle werden die Testsignale direkt in das Schutzrelais eingespeist und Sensorsignale aus dem Feld zuverlässig gemessen. Während der Prüfung bleiben die Schranktüren geschlossen, so dass Wiederanschlussfehler nach dem Test vermieden werden. Die Sockelabdeckung lässt sich bei Bedarf verriegeln. Die Prüfsteckleisten ermöglichen den direkten Zugriff auf alle acht Signalkontakte der RJ45-Schnittstelle und bieten bei Mittelspannungsanwendungen zwei getrennte RJ45-Steckanschlüsse für kombinierte oder getrennte U/I-Sensoren. Für Hochspannungsanwendungen zeichnet sich Fame LPIT durch eine Stoßspannungsfestigkeit bis 5kV aus, die eine hohe Sicherheit garantiert. Das robuste Metallgehäuse mit separatem Erdungskontakt sorgt für zuverlässige Abschirmung gegen elektromagnetische Störungen sowie eine gute Signalübertragung.
Technische Highlights sind:
• Prüfstecksystem für Kleinsignalsensoren in MV mit RJ45-Anschlüssen, HV-Version mit Push-in-Technik
• Kompakte Bauweise für einfache Integration in Schaltschranktüren, Front-Panels oder 19″-Einschübe
• Zugriff auf alle acht prüfungsrelevante Signalkontakte gemäß IEC61869-10 ohne Eingriff in die innere Verdrahtung der Schaltanlage
• Stoßspannungsfestigkeit bis 5kV für Hochspannung
Fame LPIT adressiert zentrale Herausforderungen der Energiewende: Digitalisierung, Netzstabilität, Netzqualität und Effizienz. Die Lösung reduziert den Prüfaufwand sowie Stillstandszeiten und ermöglicht eine sichere, schnelle und fehlerfreie Schutzprüfung ohne Eingriffe in die Verdrahtung.
