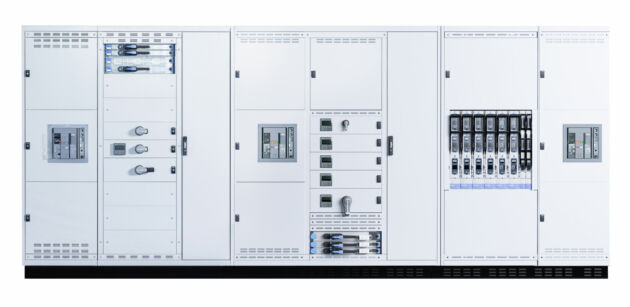

Das Unimes H-Schranksystem für Anlagen von 800 bis 4.000A ist mit seinen Einspeise-, Kupplungs- und Abgangsschränken Feld für Feld planbar. Dadurch kann der Schaltanlagenbauer sowohl in der Größe als auch beim Zubehör optimal auf individuelle Anforderungen eingehen. Ebenso flexibel zeigt sich das nach DIN/EN61439 bauartgeprüfte System bei den Lieferformen – von einzelnen Komponenten bis zu komplett vorverdrahteten Anlagen ist alles möglich. Und auch bei der Sicherheit setzt Unimes H Maßstäbe: Die Schränke sind bis Form 4b der inneren Unterteilung ausbaubar und gewährleisten damit höchste Verfügbarkeit im Fehlerfall. Zudem sind sie für maximalen Personen- und Anlagenschutz wahlweise mit einem aktiven oder passiven Störlichtbogenschutz gemäß IEC/TR 61641 ausrüstbar. Die Montage ist besonders handwerkerfreundlich: Die Kabeleinführung ist von unten und oben möglich, drei Sammelschienenpositionen sorgen für hohe Flexibilität beim Anschließen und verschiedene bauartgeprüfte Feldtypen für ACB, MCCB, LVS-Leisten und Geräteleisten LL erleichtern Installateuren und Schaltanlagenbauern die Arbeit.
Intelligente Schalt- und Schutzgeräte: die offenen Leistungsschalter HW1, HW2 und HW4

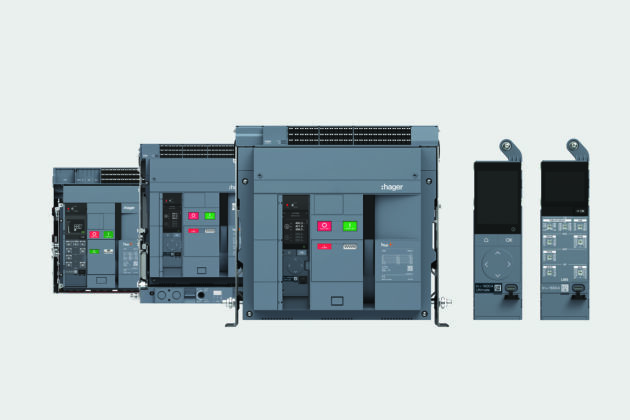

Erweitert präsentiert sich die Produktfamilie der offenen Leistungsschalter Hw+: Neben dem bekannten HW1 für Anlagen bis 1.600A sind ab sofort zwei weitere Bauformen verfügbar – der HW2 für Lösungen bis 2.500A und der HW4 für Anlagen bis 4.000A. Beide sind als Festeinbau- und Einschubtechnikvariante mit der gleichen Zubehörpalette wie der HW1 erhältlich. Hierzu zählen beispielsweise Spulen, Hilfs- und Signalkontakte, Anschlusssysteme, Kommunikationsmodule und Verriegelungen. Als Auslöseeinheiten stehen die Optionen Sentinel und Sentinel Energy zur Wahl. Beide Auslöseeinheiten bieten kontraststarke LCD-Anzeigen, die eine sichere sowie einfache Handhabung und Bedienung ermöglichen. Während Sentinel grundlegende Schutzfunktionen ermöglicht, bietet Sentinel Energy darüber hinaus erweiterte Schutz- und Alarmfunktionen für eine zukunftssichere Energieverteilung. Diese mess- und kommunikationsfähige Auslöseeinheit mit der Genauigkeitsklasse 0,5 (Spannung und Strom) nach IEC 61557-12 kann mit den Kommunikationsmodulen Modbus RTU oder auch TCP konfiguriert werden.
Tool-Box: digitale Werkzeuge für Planung, Bau und Betrieb
Ein umfassendes und aufeinander abgestimmtes Paket mit sechs digitalen Tools unterstützt Schaltanlagenbauer, Planer, Installateur und Betreiber von der Projektierung über die Umsetzung bis hin zur Nutzung besser denn je bei ihrer Arbeit: Die aktualisierte Planungs- und Projektierungs-Software Hagercad 6 mit einer noch bedienerfreundlicheren Oberfläche bietet zahlreiche neue Funktionen. So ist es nun möglich, Projekte über die Cloud zu teilen, über das Multidatenpaket das Hager Produktportfolio anderer Länder herunterzuladen, ein Multisprachenpaket zu nutzen sowie Lizenzen und Rollen zu verteilen. Und mit dem neuen MyHager Lizenzmanager kann der Nutzer das Tool und seinen Software-Schlüssel selbst verwalten oder auch Upgrades durchführen. Hagercad 6 ist in drei Leistungsstufen verfügbar: als Version Basic zur Erstellung von einpoligen Stromlauf- und Aufbauplänen, für Wärmeberechnungen und für die Planung von Elcom Türkommunikationssystemen.
Die Version Expert bietet darüber hinaus die Erstellung allpoliger Stromlaufpläne, verschiedene Schnittstellen, den Planungskonfigurator univers bis 1.600A und außerdem das Cloud-Sharing von Projekten sowie das Multisprachen- und das Multidatenpaket. Die Top-Version Premium enthält zudem unter anderem den Planungskonfigurator für Unimes H bis 4.000A. Die in Hagercad 6 erstellten Projektierungen kann der Web-Konfigurator Hagerplan zur Erstellung von Leistungsverzeichnissen nahtlos übernehmen und daraus mit wenigen Klicks Ausschreibungen erzeugen. Diese lassen sich abschließend im zertifizierten Exportbereich in die Formate Word, Excel, PDF und GAEB 90, XML oder 2000 umwandeln. Dieses Tool ist ab April 2024 verfügbar. Kompatibel mit Hagercad 6 ist auch die ab Juni 2024 verfügbare Netzberechnungs-Software Hagercad Calc zur Dimensionierung von Energieverteilungen. Diese App ermöglicht alle elektrotechnischen Berechnungen wie Spannungsfall, Lastfluss oder Kurzschlussstrom. Weitere Funktionen des Tools sind die Ermittlung der erforderlichen Kabeldimensionierung sowie der Leistungsbilanz und die Anfertigung von Selektivitätsanalysen. Über den Datenaustausch mit Hagercad 6 lassen sich die erstellten Netzberechnungen in einen digitalen Aufbau überführen. Abgerundet wird die Tool Box durch die Inbetriebnahme-Software Hager Power Setup für offene Leistungsschalter Hw+, die App Hager Power Touch zum Visualisieren und zur Überwachung der offenen Hw+ Leistungsschalter und den Web-Konfigurator Hw+ für eine schnelle und durchgängige Konfiguration dieser Leistungsschalter.
Service und Support: von der Schulung bis zur Inbetriebnahme
Neben den digitalen Tools können alle Zielgruppen zudem auf einen auf sie zugeschnittenen Support zugreifen – in Form von Seminaren, Webinaren und regionalen Schulungen zu allen Themen der Hager Hochstromlösung. Individuelle Hilfestellung leistet die Technische Anwendungsberatung TAB per Telefon, E-Mail oder Online-Kontaktformular; und für die Hilfe vor Ort stehen das Technische Service Center TSC, der regionale Außendienst sowie bei Bedarf auch externe Netzwerkpartner des Schaltanlagenbaus zur Verfügung.
