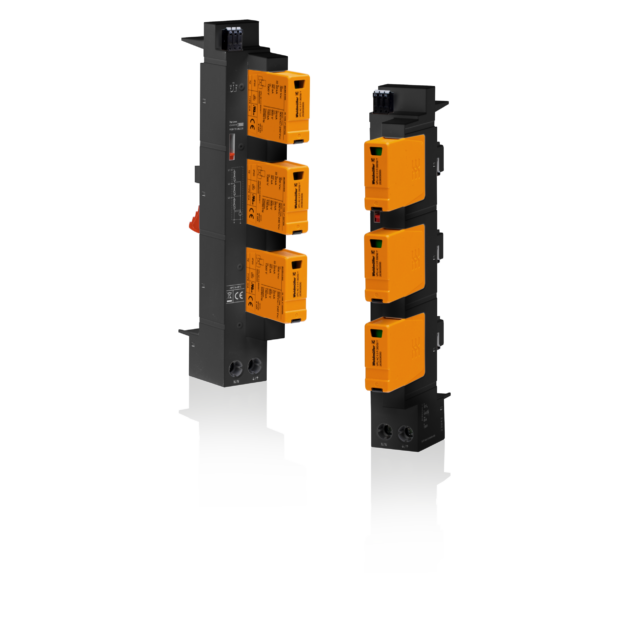

Die Weidmüller Varitector PU AC Serie ist für den zuverlässigen Schutz von Energiesystemen und -anlagen in der Gebäude-, Industrie- und Prozessanwendung ausgelegt. Das Portfolio wird regelmäßig um neue Produkte und Technologien erweitert und umfasst leistungsstarke und kompakte Blitz- und Überspannungsschutzkomponenten für die 35mm Tragschiene, 40mm und 60mm Sammelschienensysteme.
Überspannungsschutz ist Pflicht
Beim Neubau von Anlagen und Energiesystemen sowie bei Änderungen von bestehenden Anlagen, ist der Schutz vor Blitz- und Überspannungen eine wesentliche Anforderung. Die Einhaltung von Normen und Vorschriften ist entscheidend für die Sicherheit und Funktionalität elektrischer Anlagen. Blitz- und Überspannungsschutzsysteme schützen vor kostspieligen Ausfällen und sind in vielen Bereichen sogar verpflichtend.

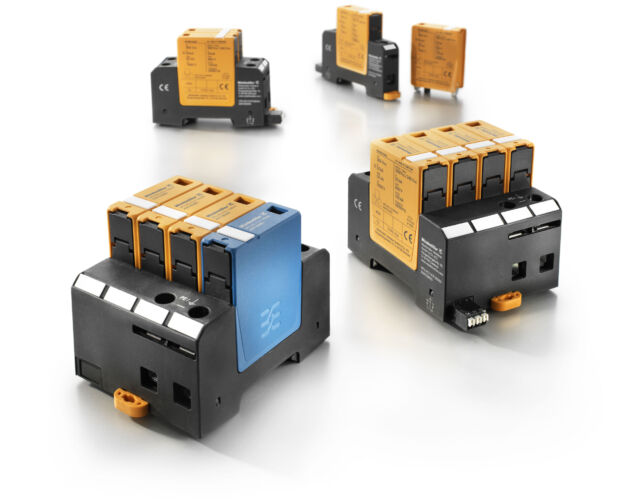

Überspannungsschutzkomponenten für die Tragschiene
Für die klassische Tragschiene TS 35 hat Weidmüller Blitz- und Überspannungsschutzprodukte vom Typ I (Blitzschutz), Typ II (Überspannungsschutz) und Typ III (Endgeräte-Überspannungsschutz) im Programm. Die VPU AC Familie bietet je nach Netzform und Spannungsebene des Energieversorgungssystems passende Schutzprodukte an. Die Ableiter sind nach IEC/EN61643-11 geprüft und können in Anlagen nach IEC/EN61643-12 bzw. DIN EN62305-4 installiert werden. Die Koordination der Ableiter ist sichergestellt, sodass keine Entkopplung zwischen den Typen I, II und III notwendig ist. Die VPU AC I und VPU AC II Komponenten sind im kosteneffizienten Monoblock-Design oder mit steckbaren Ableitern für einen einfachen Austausch im Falle eines Defekts erhältlich. Eine integrierte Statusanzeige und der Fernmeldekontakt erleichtern die Wartung. Durch den Einsatz eines Verriegelungsclips erfüllt die VPU AC Serie hohe Vibrations- und neue Normenanforderungen. Der Sockel und die Ableiter sind nur mithilfe eines Werkzeugs trennbar. Angeboten werden 1- bis 4-polige Überspannungsschutzmodule sowie 1+1 und 3+1 Ausführungen, je nachdem für welche Netzform sie benötigt werden. Typ I und II Produkte sind zudem in Varianten mit integrierter Sicherung erhältlich, wodurch zusätzliche Schutzschalter oder Sicherungshalter entfallen.

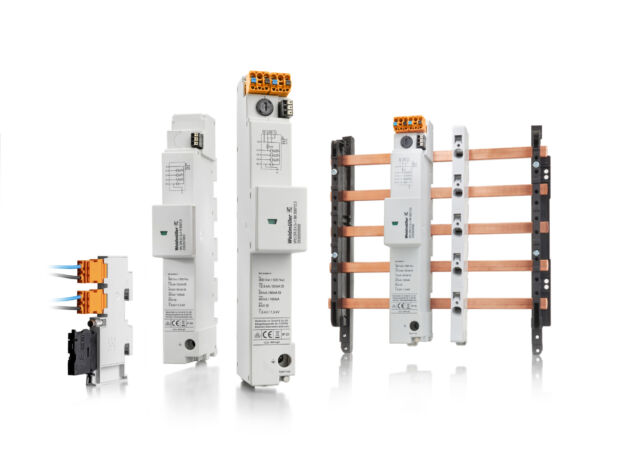

Überspannungsschutz für 40mm Sammelschienensysteme
Der VPU ZPA S schützt vor Blitz- und Überspannungsschäden auf einer Baubreite von nur 36mm. Er kombiniert Ableiter vom Typ I, II und III in einem Gerät und lässt sich werkzeuglos auf 40mm Sammelschienen mit separatem PE-Anschluss aufrasten. Produktvarianten mit zwei abgesicherten Spannungsabgriffen ermöglichen die Versorgung von intelligenten Messsystemen wie Gateways, Steuerboxen oder Steuereinheiten für Smart Meter Anwendungen. Mit dem einzelnen Sicherungsmodul V-ZPA Fuse Holder lässt sich die Funktion nachrüsten. Der Einsatz fördert eine effiziente Nutzung von Stromnetzen und kann zu Kosteneinsparungen bei der Energieversorgung führen. Die Installation erfolgt im Vorzählerbereich gemäß der Anwendungsregel VDE-AR-N 4100 und bietet die Möglichkeit für den zukunftsgerechten Ausbau von Zählerschränken. Der fünfpolige Einspeiseadapter V-ZPA Terminal vereinfacht die Einspeisung im unteren Anschlussraum und wird schnell und werkzeuglos auf die 40mm Sammelschiene aufgerastet. Dank der geringen Baubreite lassen sich der Überspannungsschutz ZPA S und der Einspeiseadapter V-ZPA Terminal auch mit zwei SLS-Schaltern kombinieren.
