Für die technische Umsetzung zeichnet Johan Craemers von JC Techniek verantwortlich: „Die Herausforderung bestand darin, eine robuste, industrielle Steuerungslösung für ein interaktives und öffentlich zugängliches Umfeld zu entwickeln – funktional vergleichbar mit Maschinenbauprojekten, aber mit stark erlebnisorientiertem Fokus.“
Industriekomponenten für den Freizeitbereich

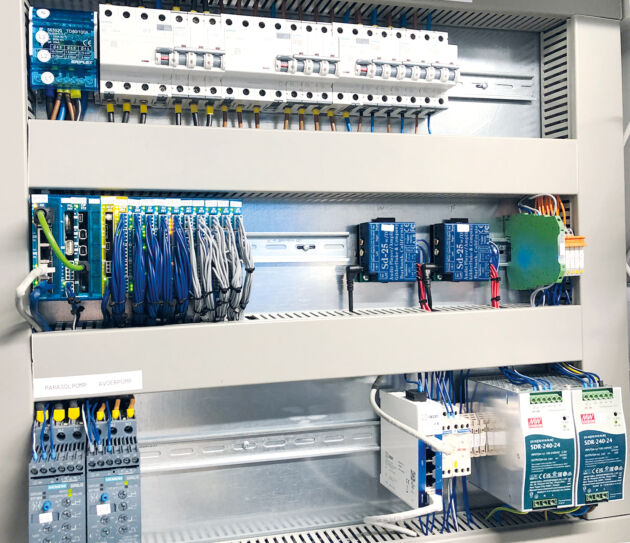

Trotz des Freizeitbezugs kamen industrielle Komponenten wie Pumpen, Ventile, Sensorik, Drucküberwachung und Wasseraufbereitung zum Einsatz. Herzstück der Anlage ist das S-Dias-Automatisierungssystem von Sigmatek – kompakte, erweiterbare Module mit hoher I/O-Dichte. Im Technikcontainer am Rand des Areals ist das CPU-Modul CP 112 installiert, das bis zu 64 I/O-Module steuert. Damit werden unter anderem Frequenzumrichter, Motoren und Ventile geregelt sowie Sensorwerte ausgewertet. Das S-Dias Safety-System sorgt für notwendige Sicherheitsfunktionen – etwa Not-Halt – bei rotierenden Komponenten wie Pumpen.
Visualisierung mit moderner Webtechnologie
Für die Bedienung der Anlage kommt das 12,1″ große Multitouch-Panel ETT 1264 mit Edge3-Technology-Prozessor zum Einsatz. Die Visualisierung wurde mit dem webbasierten Engineering-Tool Lasal VisuDesigner erstellt (HTML5, CSS3, JavaScript). Dank der grafisch strukturierten Bedienoberfläche ist eine intuitive und wartungsfreundliche Steuerung möglich – etwa durch die Darstellung einzelner Funktionsbereiche wie Wasserpfade oder Temperaturzonen.
Sensorik in Echtzeit für ein dynamisches Erlebnis

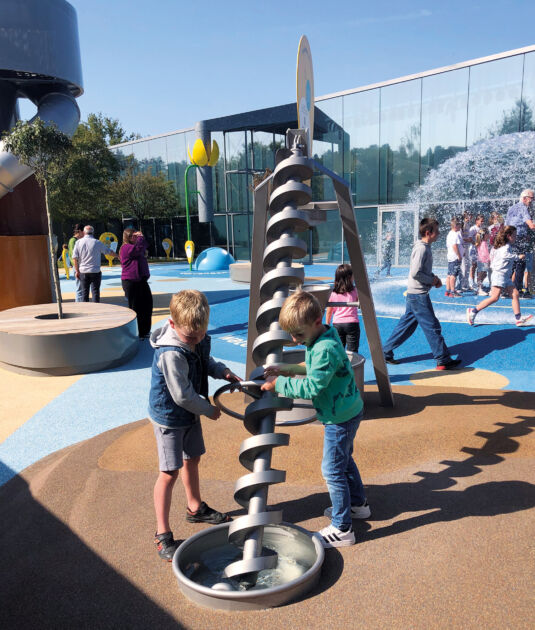

Ein hohes Maß an Automatisierung zeigt sich auch in der Sensorik. In den Wasserfahrrädern etwa misst ein Drehzahlsensor die Trittfrequenz in Echtzeit, um die Pumpenleistung und damit die Wassermenge im Sprühstrahl anzupassen. Ähnlich funktionieren drehbare Sprühpfähle, bei denen Kinder durch Kurbeln einen Wolkeneffekt erzeugen. Pumpendrücke bis 70bar werden über die Steuerung präzise aufgebaut. Temperatur- und Drucksensoren sichern einen ganzjährigen Betrieb – inklusive Frostschutz.
