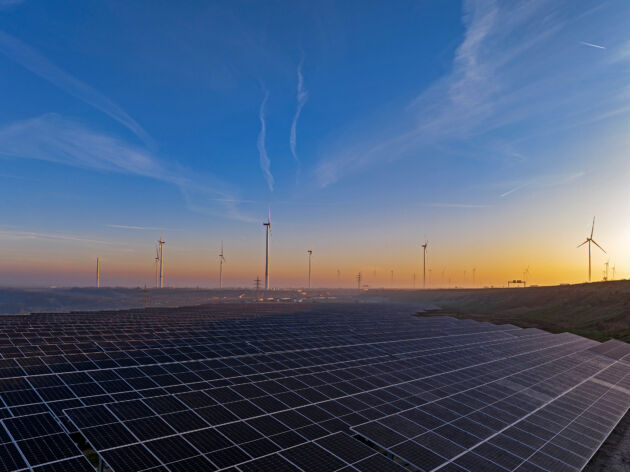

Die Photovoltaik-Speicheranlage Jackerath ist eines der Vorhaben, die RWE auf dem Weg zur Klimaneutralität umgesetzt hat. Im Rahmen des Projekts wurden insgesamt 22.490 Solarmodule auf einer Fläche von rund 10 ha im Braunkohletagebau Garzweiler errichtet. Der hier aus Sonnenenergie generierte Strom wird ins Netz eingespeist und ermöglicht rechnerisch die Versorgung von rund 4.000 Haushalten. Integriert ist außerdem ein Batteriespeicher, der auf eine zweistündige Stromaufnahme sowie -abgabe ausgelegt ist und über eine Kapazität von 8,1 MWh verfügt. So kann der erzeugte Strom auch nach Sonnenuntergang genutzt und bedarfsgerecht verwendet werden. „Solarstrom in Kombination mit einem Batteriespeicher aus dem Tagebau ist ein Erfolgsmodell. Nicht nur die rekultivierten Flächen um den Tagebau herum, sondern auch die aktiven Tagebauflächen bieten viel Platz für Erneuerbare. Das haben wir mit der Photovoltaik-Speicheranlage Jackerath bewiesen“, so Benjamin Dolle, Projektmanager Solar bei RWE Renewables Europe & Australia.
Zuverlässige Lieferung der Station
Für den Anschluss an das Mittelspannungsnetz war eine Verteiler- und Zählstation mit Schaltanlage gefragt, welche die einzelnen Versorgungsleitungen der verschiedenen PV-Parks sammelt und einen gemeinsamen Anschlusspunkt am Umspannwerk bietet. Den Zuschlag für die entsprechende Ausschreibung von RWE erhielt Ormazabal mit Sitz in Krefeld. Der Experte für Energieverteilung überzeugte mit der Zusage eines frühen Termins trotz anhaltender Lieferschwierigkeiten am Markt und einem wettbewerbsfähigen Preis. „Von der Ausschreibung im Sommer 2022 bis zur Lieferung der Station im September 2023 ist nur ein Jahr vergangen. Das ist angesichts der aktuell üblichen Lieferzeiten für Einzelkomponenten sowie Beton- und Stationsgebäude ein erfreuliches Ergebnis“, so Thomas Höfkens, der für das Projekt verantwortliche Solutions Manager bei Ormazabal.
Schaltanlage erfüllt alle Anforderungen an technische Details

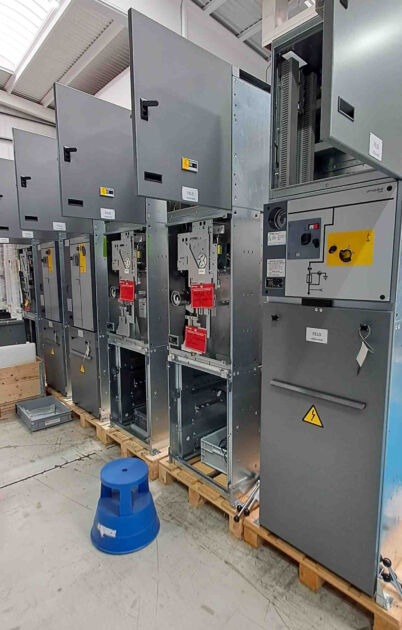

Ormazabal erfüllte die Anforderungen an die technischen Details vollumfänglich und entwickelte eine maßgeschneiderte Energieverteilerlösung für den Solarpark. Die Übergabestation wurde von der Firma Scheidt als Mehrraumlösung gefertigt und hält neben dem Anlagen-Raum einen weiteren Bereich für die Kommunikationstechnik bereit. Zum Einsatz kommt eine Mittelspannungs-Schaltanlage des Produkttyps cgm.800 mit einer Betriebsspannung von 25kV von Ormazabal, die 5 Schaltfelder umfasst. Diese eignet sich für höhere Nennströme von bis zu 800 Ampere und ermöglicht unter anderem die Realisierung der EVU-konformen Messungen durch die Unterbringung der beglaubigten Strom- und Spannungswandler, beide installiert im Kabelanschlussraum der Leistungsschalter-Abgangsfelder. „Dafür konnten wir auf zusätzliche Messfelder für jeden Abgang verzichten, wodurch räumliche sowie finanzielle Kapazitäten eingespart wurden“, erklärt Thomas Höfkens. Für die Eigenversorgung der Station verfügt die Komplettlösung außerdem über einen Versorgungstransformator (160 kVA). Auch die Sekundärtechnik hat Ormazabal gemäß den Anforderungen von RWE konzipiert. Für die Kurz- und Erdschlusserfassung setzten die Experten für Energieverteilung auf den Sigma F + E 2.0.
Herausforderungen des Aufstellortes im Tagebau erfolgreich gemeistert
Die Anlieferung der 50-Tonnen-Station erwies sich aufgrund des schwer zugänglichen Aufstellorts inmitten des Tagebaus zunächst als kompliziert. Außerdem standen für den 200-Tonnen-Kran lediglich beengte Flächen zur Verfügung, da sich in der Nähe eine Freileitung befindet. Dank guter Absprachen zwischen Ormazabal und RWE während der gesamten Projektlaufzeit wurden Herausforderungen wie diese jedoch erfolgreich gemeistert und die Abwicklung inklusive der Installation verlief entsprechend unkompliziert. Michael Demming, Electrical Engineer bei RWE Renewables Europe & Australia: „Die Zusammenarbeit war gut und unkompliziert. Für auftretende Problemstellungen konnten kurzfristig Lösungen gefunden werden. So zum Beispiel bei der Beschaffung von Kabelendverschlüssen, die mit den vorkonfektionierten Anschlussleitungen der Spannungswandler kompatibel sind. Hier konnten durch Ormazabal deutlich kürzere Lieferzeiten erreicht werden.“
