Elmeko steht für elektromechanische Komponenten rund um die moderne Schaltschranktechnik. Eine Produktsparte des Unternehmens befasst sich dabei mit der Schaltschrankklimatisierung, also dem Kühlen, Heizen, Lüften oder Entfeuchten von Schaltschränken. Das Unternehmen entwickelt und produziert hierfür unter anderem Peltier-Kühlgeräte für den Einsatz in klimatisierten Schaltschränken. Welche Art von Klimatisierung dabei zum Einsatz kommt, hängt von vielen Faktoren ab, wie der Einbausituation sowie der Umgebungstemperatur, Luftfeuchtigkeit und Sonneneinstrahlung am Aufstellort. Die Lösungen sorgen dabei auch unter harten Umgebungsbedingungen für einen störungsfreien Betrieb. Zur Entwärmung der Peltier-Elemente in den Entfeuchtern kommen Hochleistungskühler von CTX zum Einsatz.
Peltier-Geräte

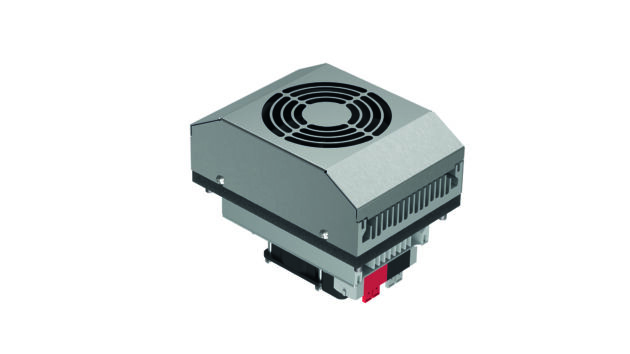

Das geeignete Gerät für den Schaltschrank wird durch die benötigte Kühl- bzw. Wärmeleistung und die besonderen Anforderungen der Umgebung bestimmt. Sind Leistungen von mehr als 300W gefordert, kommt in der Regel die Kompressortechnik zum Einsatz. Für niedrigere Leistungen sind die Peltier-Kühlgeräte prädestiniert. Die Geräte sind mit Schutzart bis IP67 für widrige Umgebungsbedingen geeignet und können lageunabhängig eingesetzt werden. Besonderer Vorteil neben der hohen Lebensdauer von 60.000h ist, dass sie sowohl zum Kühlen als auch Heizen verwendet werden können. Die Geräte sind generell mit Edelstahlgehäusen ausgeführt und damit auch für Outdooranwendungen geeignet.
Heizen und Kühlen mit Peltier-Geräten
Peltier-Kühlgeräte arbeiten nach dem thermoelektrischen Prinzip. Sie benötigen also kein Kältemittel oder Filtermatte. Das Peltier-Element transportiert mit Hilfe eines thermoelektrischen Wärmestroms die Energie von der Kaltseite auf die Warmseite des Elementes. Die Wärmeübertragung erfolgt durch den Fluss von elektrischem Strom durch thermoelektrische Module, die die Hauptbestandteile des Systems sind. Wird am Peltier-Element eine Gleichspannung angelegt, so kühlt eine Seite ab, während sich gleichzeitig die gegenüberliegende Seite erwärmt. Dieser Effekt lässt sich zum Klimatisieren nutzen. Um auf der kalten Seite ein Maximum an Kühlleistung zu generieren, wurden die Kühlkörper von CTX und die eingebauten Lüfter miteinander abgestimmt und sorgen für eine sichere Abfuhr der Wärme- bzw. Kälteenergie. Die Wärme wird von der Kaltseite des Geräts absorbiert, wodurch die Temperatur sinkt. Die Warmseite gibt ihre Energie in Form von Wärmestrahlung an die Umgebung ab. Der Prozess lässt sich durch einfache Umpolung umkehren. Dadurch wird der Stromfluss umgedreht und Kalt- und Warmseite sind vertauscht. Diese Konstruktionsweise bedingt es, dass jeweils ein Kühlkörper für die Kaltseite und einer für die warme Seite benötigt werden. Dabei muss über die 160x100mm und 130x80mm großen Kühlkörper jeweils eine Verlustleistung von 45W abgeführt werden.
Eigenschaften der Peltier-Geräte
Bei der Konstruktion der Klimatisierungsgeräte wird neben dem robusten und nahezu wartungsfreien Betrieb auch besonderer Wert auf eine optisch ästhetische Integration der V2A- bzw. V4A-Gehäuse in die Applikation gelegt. Dies beinhaltet eine schnelle, flexible und lageunabhängig Montage. Durch den Lüfter mit vergossener Elektronik sind hohe Schutzarten bis IP67 bzw. NEMA 4X realisierbar. Somit können die Geräte auch harten Umgebungsbedingungen über die gesamte Lebensdauer von 60.000h widerstehen. Die Peltier-Geräte stehen standardmäßig für Kühlleistungen von 30 bis 280W zur Verfügung. Optional können auch Sondergeräte für Anwendungen in Hygiene- oder explosionsgefährdeten Gasbereichen sowie Aufbaugehäuse (mit geringer Einbautiefe) für die Montage in die Schaltschrank-Seitenwand realisiert werden. Zusammengefasst lauten die Vorteile der Peltier-Geräte:
