Neue Kühlgeräte-Serie im Praxistest
Potenziale wachkitzeln
Die 'Low Hanging Fruits' sind in der Regel schon lange abgeerntet. Doch um Energie einzusparen, sucht die Industrie beständig nach weiteren Stellschrauben. Dass noch ziemlich Luft nach oben ist, zeigen die Schaltschrank-Kühlgeräte der Serie Blue e+ S von Rittal. Die Neuentwicklung wurde vor Markteinführung von Diehl Controls, Elektronik-Spezialist aus Wangen, in der eigenen Fertigung auf Herz und Nieren geprüft.
Bild 1 | Die Kühlgeräte haben auch ein neues Design erhalten. Auffälligstes Gestaltungsmerkmal ist ein integrierter farbiger LED-Lichtleiter für Statusmeldungen.
Bild 1 | Die Kühlgeräte haben auch ein neues Design erhalten. Auffälligstes Gestaltungsmerkmal ist ein integrierter farbiger LED-Lichtleiter für Statusmeldungen.Bild: Rittal GmbH & Co. KG

Den eigenen CO2-Fußabdruck zu reduzieren wird für Industrieunternehmen mehr und mehr zu einer konkreten wirtschaftlichen Anforderung. „Die Energieeffizienz hat bei uns einen sehr hohen Stellenwert und ist in unserer Strategie fest verankert. Stellschrauben für Energieeffizienz suchen wir in jeder neuen Anlage und Fertigungslinie“, sagt Stefan Wespel, Value Stream Manager bei Diehl Controls. Das Unternehmen aus Wangen im Allgäu fertigt unter anderem elektronische Baugruppen für die Hausgeräteindustrie. Für Diehl Controls und auch andere Unternehmen gilt: Lösungen, die den CO2-Fußabdruck in der Produktion reduzieren, sind gefragt. Gleichzeitig sollen diese Lösungen smart und kommunikativ sein, um sie einfach in die digitalisierten Fertigungsumgebungen einzubinden.

Kühlgeräte im Realitäts-Check

Eine mögliche Stellschraube, um Energie in Fertigungsprozessen einzusparen, ist der Einsatz von energieeffizienten Schaltschrank-Kühlgeräten. „Auch wenn diese Anwendung scheinbar nur ein Nebenprozess ist, schlummern hier häufig noch ungeahnte Potenziale“, erklärt Stefan Eibach, Product Manager Climatisation bei Rittal. „Um diese zu heben, bietet Rittal mit der Kühlgeräteserie Blue e+ seit 2015 Schaltschrank-Kühlgeräte an, die mit durchschnittlich bis zu 75 Prozent Energieeinsparung extrem effizient arbeiten.“ Jetzt hat der Hersteller sein Blue e+ Programm erweitert und kommt mit Kühlgeräten in kleineren Leistungsklassen von 300, 500, 750 (folgt in 2023) und 1.000 Watt unter dem Namen Blue e+ S auf den Markt. Ob die „kleinen Geschwister“ mit den größeren in Sachen Energieeffizienz tatsächlich mithalten können, hat Diehl Controls jetzt im Rahmen einer Teststellung am Fertigungsstandort in Wangen untersucht. Seit Sommer 2021 ist in der Fertigung eines der neuen Kühlgeräte installiert. Die Tester haben dabei sowohl das neue als auch ein älteres Gerät mit jeweils einem Stromzähler ausgestattet, um den Verbrauch während des Testzeitraums zu erfassen und zu vergleichen. „Innerhalb des ersten halben Jahres hat das neue Kühlgerät 60 Prozent weniger Strom verbraucht als das Referenzgerät“, bestätigt Stefan Wespel, Value Stream Manager bei Diehl Controls. Auf das Jahr hochgerechnet, führt das zu einer Energiekosteneinsparung von 140 Euro pro Gerät. Da die Kühlgeräte dieser kleineren Leistungsklassen in großer Zahl eingesetzt werden können, käme in der Summe eine hohe Einsparung zusammen.

Auf Effizienz getrimmt

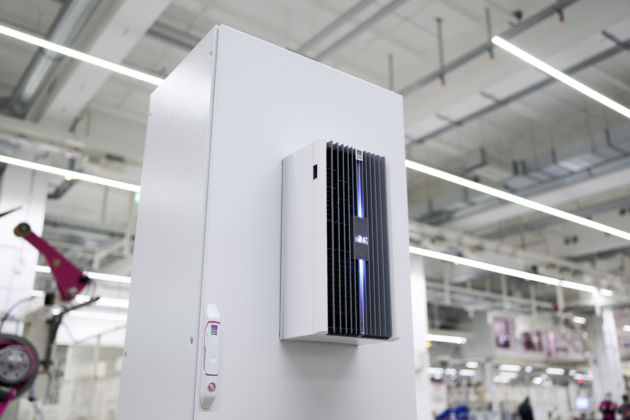

Bild 2 | Die energieeffizienten Blue e+ S-Kühlgeräte lassen sich sehr
einfach an das neue Smart-Service-Portal von Rittal anbinden.
Bild 2 | Die energieeffizienten Blue e+ S-Kühlgeräte lassen sich sehr einfach an das neue Smart-Service-Portal von Rittal anbinden.Bild: Rittal GmbH & Co. KG

Der Grund für diese Einsparungen ist die eingesetzte Blue e+ Technologie, die eine Heatpipe mit einem Inverter und drehzahlgeregelten Komponenten (Kompressor und Lüfter) kombiniert. „Die Heatpipe arbeitet ohne Verdichter, Expansionsventil oder sonstige Regelorgane und benötigt deswegen keine elektrische Energie“, erklärt Steffen Wagner. Je nach abzuführender Wärmeenergie im Schaltschrank und aktueller Umgebungstemperatur kann die Kühlung allein mit der Heatpipe erfolgen. Nur wenn eine große Wärmemenge aus dem Schaltschrank abgeführt werden muss oder wenn die Umgebungstemperatur sehr hoch ist, arbeitet die zusätzliche Kompressor-Kühlung. Und auch diese arbeitet deutlich energieeffizienter als bei herkömmlichen Geräten. Der Kompressor und der Lüfter verfügen über einen invertergeregelten Antrieb, der eine bedarfsgerechte Drehzahl ermöglicht. Dadurch ist nicht nur die Hysterese der Kühlung geringer, sondern die Energieeffizienz ist auch wesentlich höher. Neben der hohen Energieeffizienz verringert auch eine weitere Eigenschaft den CO2-Fußabdruck: Die neue Serie Blue e+ S verwendet ein Kühlmittel, dessen GWP (Global Warming Potential) um 56 Prozent niedriger ist als das in anderen Geräten verwendete. Statt mit dem bisher verwendeten R-134A arbeitet der Kompressor in den Geräten der neuen Generation mit R-513A. Dieser Aspekt kommt zum Tragen, falls das Kältemittel bei einer Leckage in die Umwelt gelangt.

Smarte Technologie an Bord

Und auch beim zweiten Faktor – der Digitalisierung – helfen die neuen Kühlgeräte mit weiteren smarten Funktionen. Mit einer serienmäßig integrierten Schnittstelle für die direkte Anbindung an das Smart-Service-Portal lassen sich die Kühlgeräte in digitalisierten Umgebungen intelligent überwachen. Wenn in vernetzten und komplexen Produktionsumgebungen gearbeitet wird, ist häufig auch eine hohe Verfügbarkeit gefordert. Die Blue e+ S-Kühlgeräte lassen sich einfach an das neue Smart-Service-Portal von Rittal anbinden. Dieses optimiert die Serviceprozesse und erhöht die Effizienz durch vorausschauende Wartung. Dadurch werden ungeplante Stillstandszeiten verhindert, die in der Produktion – gerade bei Industrie-4.0-Prozessen – hohe Kosten nach sich ziehen können. Die Kühlgeräte der kleineren Leistungsklassen haben auch ein neues Design erhalten. Auffälligstes Gestaltungsmerkmal ist ein integrierter farbiger LED-Lichtleiter. Damit lassen sich Statusmeldungen des Geräts schnell erkennen. An der Gehäusevorderseite stellt ein Display weitere aktuelle Informationen zur Verfügung. Zusätzlich sind die Kühlgeräte mit der bekannten NFC-Schnittstelle ausgestattet, über die sie mit mobilen Endgeräten kommunizieren können, auf denen die Scan&Service-App von Rittal (jetzt auch für iOS/iPhone) installiert ist. Energieverbräuche bei Geräten mit geringeren Kühlleistungen einzusparen erscheint auf den ersten Blick für die Gesamteffizienz nicht so bedeutend zu sein. Da aber sehr viele dieser Geräte in der Praxis eingesetzt werden, eröffnet sich insgesamt doch eine große Chance, Energieverbräuche und damit Kosten erheblich einzusparen.

Judith Kötzsch: „Verfügbarkeit, Energieeffizienz und Nachhaltigkeit sind die Hauptanforderungen an den Kühlgeräte-Service.“ – Bild: Rittal GmbH & Co. KG

Drei Fragen an Judith Kötzsch, Abteilungsleiterin Rittal Global Services

Mehr Transparenz: Geräte remote managen

Frau Kötzsch, was erwarten Unternehmen heute von einem Kühlgeräte- Service?

Judith Kötzsch: Verfügbarkeit, Energieeffizienz und Nachhaltigkeit sind die Hauptanforderungen, die unsere Kunden
an Service-Konzepte für Kühlgeräte stellen. Damit sollen die Kosten sinken, und natürlich muss stets eine
hohe Verfügbarkeit ihrer Anlagen garantiert sein. Genau hierfür bieten wir unsere Smart-Service-Lösung an.

Wie kommen Sie der Forderung nach hoher Verfügbarkeit konkret nach?

Kötzsch: Alle Blue e+-Geräte, die an unsere Smart-Service-Lösungen angebunden sind, können zentral und remote
überwacht werden. Im Falle eines fehlerhaften Betriebsverhaltens oder eines anstehenden Wartungsbedarfs
wird der Betreiber zentral über die Smart-Service-Applikation informiert – ohne vor dem Gerät stehen zu
müssen. Datengetriebene Handlungsempfehlungen und die Möglichkeiten einer zielgerichteten Ferndiagnose
sorgen für eine schnelle Störbehebung und damit für die gewünschte hohe Verfügbarkeit.


Kann Rittal die Überwachung der Geräte übernehmen?

Kötzsch: Ja, diesen Zusatzservice können wir unseren Kunden anbieten. Mit der Smart-Service-Lösung kann Rittal
sowohl die Überwachung übernehmen als auch Fehlerbehebung und Wartung optimal planen und zielgerichtet
durchführen. Der Nutzer kann sich somit auf sein Kerngeschäft fokussieren und die Instandhaltung von Kühlgeräten
den Service-Experten von Rittal überlassen.
