Allstromsensitive Differenzstrom-Überwachungsgeräte mit integriertem Messstromwandler
Alternative zu RCDs
Die neue Serie der allstromsensitiven SensorPro Differenzstrom-Überwachungsgeräte mit integriertem Messstromwandler erfüllt moderne Anforderungen an den Personen-, Brand- und Anlagenschutz. Damit erweitert Bender sein Portfolio um neue Sensoren und Geräte zur Messwerterfassung und -auswertung.

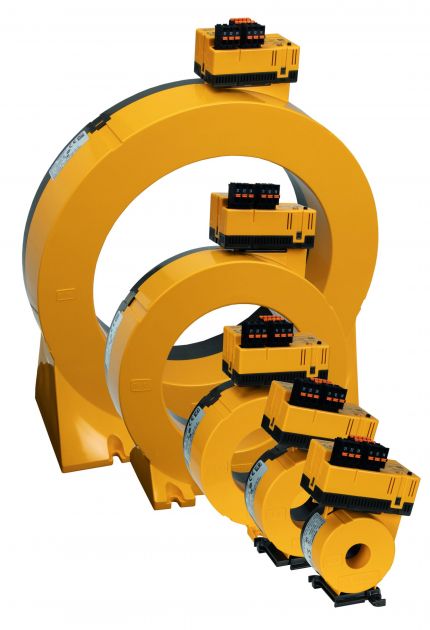

Bild: Bender GmbH & Co. KG

Diese Sensoren und Geräte bestehen jeweils aus zwei Komponenten: einem Wandlermodul (ohne elektronische Elemente) und einem Elektronikmodul, welches die Intelligenz beinhaltet. Das Elektronikmodul sitzt dabei direkt auf dem Wandlermodul und bildet mit diesem eine funktionale Einheit. Ein Bestandteil der modularen Serie sind neue allstromsensitive Geräte für den Einsatz als modulare Fehlerstromgeräte – MRCDs der Bauart B – entsprechend der aktuellen Version der Norm IEC 60947-2 Annex M. Sie können im industriellen Umfeld in Verbindung mit einer geeigneten Abschaltvorrichtung für den Personen-, Brand- oder Anlagenschutz eingesetzt werden und vereinen Messstromwandler und Auswerteelektronik, sodass kein zusätzliches Auswertegerät mehr notwendig ist. Mithilfe der integrierten Relais wird die Abschaltvorrichtung angesteuert und es kann eine Vorwarnung ausgegeben werden. Außerdem bietet die Modbus-Schnittstelle die Möglichkeit, die Ableit- und Fehlerströme der Anlage permanent in einem übergeordneten Monitoring-System zu überwachen und ggf. zu analysieren.

Für Sonderanwendungen geeignet

Durch die optional erhältlichen, vollgeschirmten Wandlermodule sind die neuen MRCDs für Sonderanwendungen mit hohen und schnell wechselnden Einschalt- und Impulsströmen (z.B. Diverse Schweißapplikationen) geeignet. Fehlauslösungen in den Anlagen werden damit vermieden. Der Frequenzbereich bis 100kHz sorgt dafür, dass die Anforderungen der Norm IEC60364-4-42 und die des VdS (VdS 2033) im Bereich Brandschutz vollumfänglich erfüllt werden, sodass die Geräte auch für einen Einsatz in feuergefährdeten Betriebsstätten, wie etwa in Sägewerken, prädestiniert sind.
