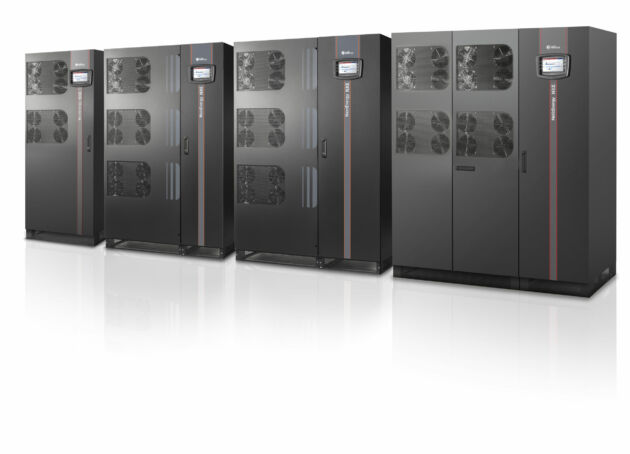

Die Anlagen ermöglichen einen Redundanzbetrieb mit USV 2 (N+1), der selbst mehrere Komponentenausfälle toleriert und die Betriebsredundanz bei einem kompletten Systemausfall zuverlässig aufrechterhält. Eine intelligente Steuerung sorgt für die optimale Verteilung der Lasten und wählt automatisch sowie kontinuierlich die beste Kombination aus notwendigem Schutz und höchstmöglichem Wirkungsgrad, wobei Effizienzwerte von mehr als 99 Prozent erreicht werden. Bei der Standortwahl für eines der größten Datenzentren in Italien wurde die Sicherheit der Energieversorgung von Beginn an in die Planung einbezogen. So ermöglicht die Lage in der Nähe von Mailand die Versorgung der über 200.000m² großen Campusfläche mit 90MW autonom erzeugter Energie aus regionaler Wasserkraft und Photovoltaik. Zusätzlich ist das Center an vier Multi-Carrier-Zugangspunkte sowie das Milan Internet Exchange (MIX) angebunden. Mit einem Datenverkehr von bis zu 2.380Gbps bildet das MIX den größten Internetknotenpunkt (IXP) Italiens. Hier treffen die Datenströme nationaler wie internationaler Internetdienst- (ISP) und Netzanbieter sowie Hosting Provider mit derzeit insgesamt 369 verknüpften autonomen Systemen (AS) zusammen. Als Teil dieses komplexen Netzwerks muss auch das nahegelegene Datencenter gegen Spannungsschwankungen sowie Stromausfälle gewappnet sein. Daher läuft die Stromversorgung der insgesamt zehn Serverräume mit je 1.000 m2 über ein duales multimodulares Powercenter, das sich in zwei Einheiten eines separaten Gebäudes befindet und über ebenfalls zwei Leitungsstränge mit dem Datencenter verbunden ist. Mit der Implementierung des notwendigen USV-Systems, das die unterbrechungsfreie Stromversorgung unter allen Umständen garantieren soll, beauftragten die Betreiber Riello UPS. „Der Kunde verlangte eine robuste Lösung, die das Datenzentrum zuverlässig schützen und eine kontinuierliche Stromversorgung für alle Dienste gewährleisten kann“, berichtet Alexander Prell, Head of Sales bei Riello Power Systems. „Also konzipierten wir ein spezielles Schutzsystem mit unserer leistungsstarken NextEnergy (NXE)-Baureihe.“ Bei NXE handelt es sich um dreiphasige USV-Anlagen, die auf der transformatorlosen Doppelwandler-Technologie VFI SS 111 basieren. Diese schützt vor den Folgen eines Stromausfalls, aber auch Spannungs- und Frequenzschwankungen sowie Oberschwingungen. Daher eignet sie sich besonders für kritische Anwendungen wie Rechenzentren. Die integrierte dreistufige IGBT-Technik ermöglicht zudem einen höheren Wirkungsgrad mit einheitlichem Leistungsfaktor (kW = kVA) und guten Effizienzwerten, was die Gesamtbetriebskosten senkt.
Energieeffiziente Verteilung der Lasten durch intelligente Steuerung
Für jeden der insgesamt zehn Serverräume wurde eine Betriebsredundanz (n+1) mit einer maximalen Last von 1 MW eingerichtet. „Zu diesem Zweck wird jede Einheit durch ein Paar identischer, gespiegelter Leitungen gespeist“, erläutert Prell. Diese werden jeweils von einem NextEnergy 1000 USV-System versorgt, das aus drei parallel geschalteten NXE 500kVA-Anlagen besteht – zwei für den regulären Betrieb und eine als Redundanz für Wartungsfälle oder bei einem Komponentenausfall. Bei maximaler Last von 1 MW arbeitet jede USV bei 66,6 Prozent ihrer Leistung, wobei stets eine Redundanz gewährleistet wird. „Falls die benötigte Stromversorgung unter 33 Prozent fällt, ist es über den Efficiency Control Mode (ECM) aber ebenso möglich, eine der drei USV-Komponenten in den Standby-Modus zu versetzen und die andere auf höherer Last zu fahren“, so Prell weiter. „Indem die parallelgeschalteten USV-Konfigurationen bei Teillast automatisch optimiert werden, steigert der ECM die Effizienz der jeweils aktiven USV, ohne die Redundanz einzuschränken.“ Dies gewährleistet den Betreibern zudem einen gewissen Spielraum beim Reagieren auf Fluktuationen oder Ausfälle, ohne den Betrieb einschränken zu müssen. Üblicherweise kann der Strombedarf im Datencenter um bis zu 80 Prozent variieren. Um dennoch einen höchstmöglichen Gesamtwirkungsgrad in allen Lastsituationen sicherzustellen, kann NextEnergy abhängig von der Netzqualität in unterschiedlichen Betriebsarten laufen: Der On Line-Modus über den Doppelwandler bietet den höchsten Schutz gegen Spannungs- und Frequenzschwankungen bei Effizienzwerten bis 97 Prozent. Beim Eco Mode wird die Last dagegen über einen Bypass versorgt, während ein Gleichrichter für die Ladung der Batterie zuständig ist. Dieser besonders energieeffiziente Betriebsmodus erreicht einen Wirkungsgrad von über 99 Prozent, wobei das System bei Überschreiten der Grenzwerte innerhalb von nur 2 ms automatisch in den On Line-Modus umschaltet. Im Active Eco Mode arbeitet die USV schließlich als aktiver Filter mit einem Wirkungsgrad von bis zu 98,5 Prozent. Durch die Kombination aus Bypass und Wechselrichter kompensiert die Betriebsart den THDI des Versorgungsnetzes und kann bei einem Netzausfall innerhalb von 0 s zum Wechselrichter umschalten. „Der Active Eco Mode ermöglicht es, die Betriebskosten bei hoher Verfügbarkeit langfristig zu senken“, erklärt Prell. „Ähnliches erreicht der Smart Active-Modus, der die Qualität des Versorgungsnetzes permanent analysiert und automatisch zwischen dem hochverfügbaren On Line und dem energiesparenden Eco Mode wechselt.“
Skalierbare Lösung sichert Ausbau der IT-Infrastruktur ab
Insgesamt sind im Mailänder Datenzentrum 107 NXE 500 kVA und 34 NXE 160 kVA im Einsatz, wobei sich dank der integrierten Hot System Expansion (HSE) bei Bedarf zusätzliche USV-Anlagen im laufenden Betrieb einbinden lassen. Hinzu kommen zehn Master Switches STS (MTS), die unterbrechungsfrei zwischen den Netzen umschalten. Neben der hohen Energieeffizienz des Systems von Riello war auch der unkomplizierte und platzsparende Einbau ein ausschlaggebendes Argument. Die Komponenten sind für Wartungszwecke komplett frontal zugänglich. Da Kabelführung und Belüftung von oben beziehungsweise unten ohne zusätzliche Schränke erfolgen, lassen sich die Anlagen raumsparend Rücken-an-Rücken aneinanderreihen. n
